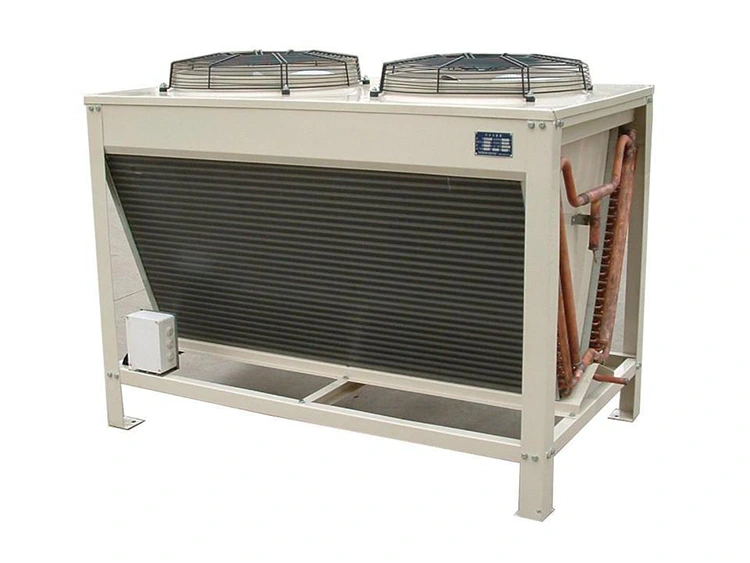

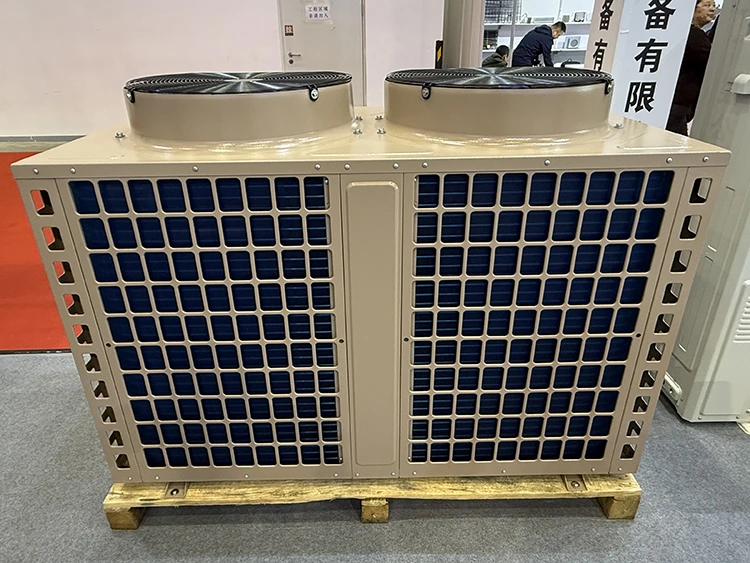

Condensador resfriado a ar

O condensador refrigerado a ar foi projetado e fabricado pela Lynxcool na China, oferecendo soluções refrigeradas a ar confiáveis ​​e de alto desempenho em todo o mundo. Disponível em configurações em forma de V, estrutura em A, horizontal plana e remota, ele pode se adaptar a qualquer ambiente de instalação. As bobinas usam aletas de alumínio ligadas mecanicamente a tubos de cobre ou totalmente alumínio e são testadas contra vazamentos com nitrogênio seco a 1,5x a pressão projetada para garantir segurança e confiabilidade.

Princípio de funcionamento

O princípio de funcionamento do condensador é rejeitar o calor do vapor refrigerante de alta pressão e alta temperatura, resfriando-o com ar, convertendo-o novamente em líquido. O processo pode ser resumido em três etapas:

1. Circulação de refrigerante: O refrigerante absorve calor no evaporador e é comprimido a alta pressão e temperatura antes de entrar nas bobinas do condensador.

2. Troca de calor com ar: O ar passa pelos tubos com aletas por meio de ventiladores, levando embora o calor e condensando o refrigerante em líquido.

3. Controle de pressão e economia de energia: Os ventiladores do inversor EC ou o ciclo do ventilador controlado por pressão mantêm a pressão de condensação estável, reduzindo a carga do compressor e melhorando a eficiência do sistema.

Este design garante transferência de calor uniforme, alta eficiência e elimina a necessidade de resfriamento de água, tornando-o adequado para ambientes com limitação de água. Arranjos otimizados de bobinas planas e em forma de V maximizam a troca de calor em espaços compactos.

Principais recursos e vantagens

O condensador refrigerado a ar Lynxcool integra resfriamento de alta eficiência, controle inteligente de energia e materiais duráveis ​​para fornecer soluções abrangentes de refrigeração. Seja em telhados, em pequenas instalações industriais ou em grandes sistemas remotos, ele garante desempenho estável e confiabilidade a longo prazo.

● Projeto de bobina de alta eficiência: Aletas de alumínio coladas a tubos de cobre ou alumínio, com vários tipos de aletas (planas, venezianas, onduladas) e espaçamento de 1,0 a 3,5 mm, maximizam a eficiência da transferência de calor.

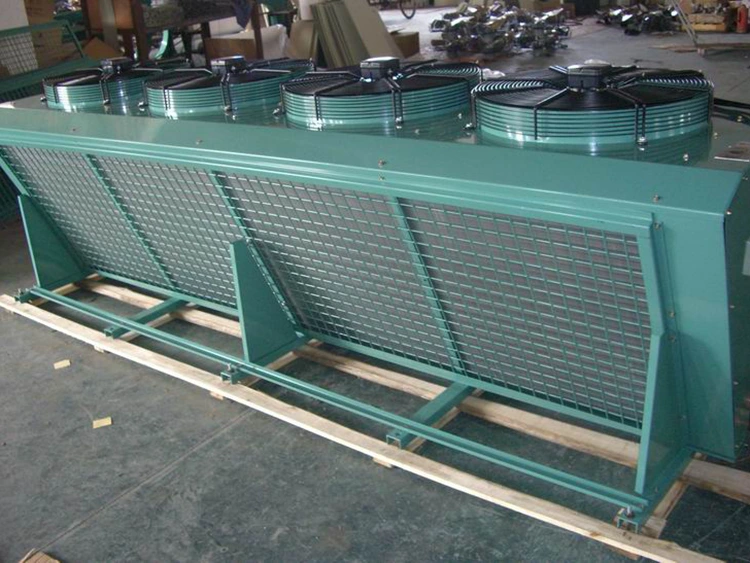

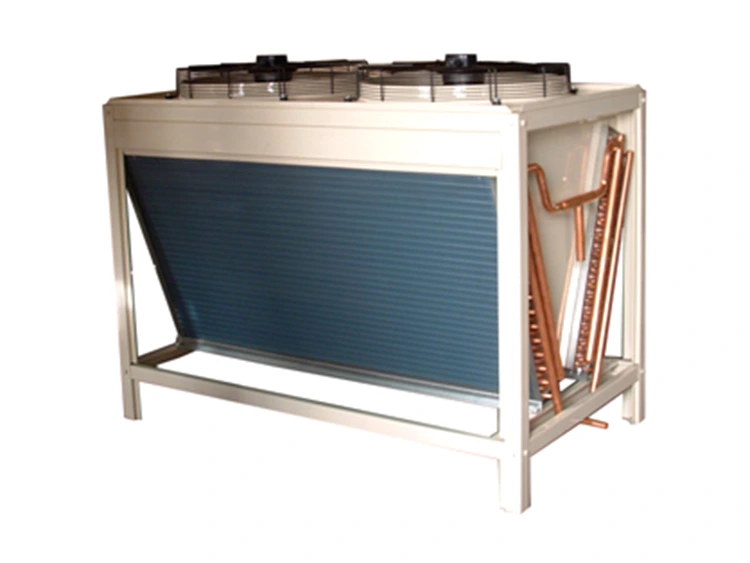

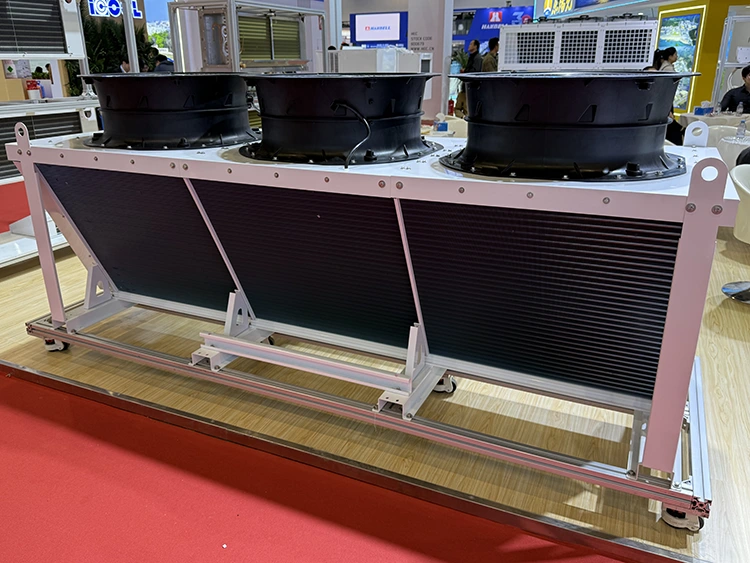

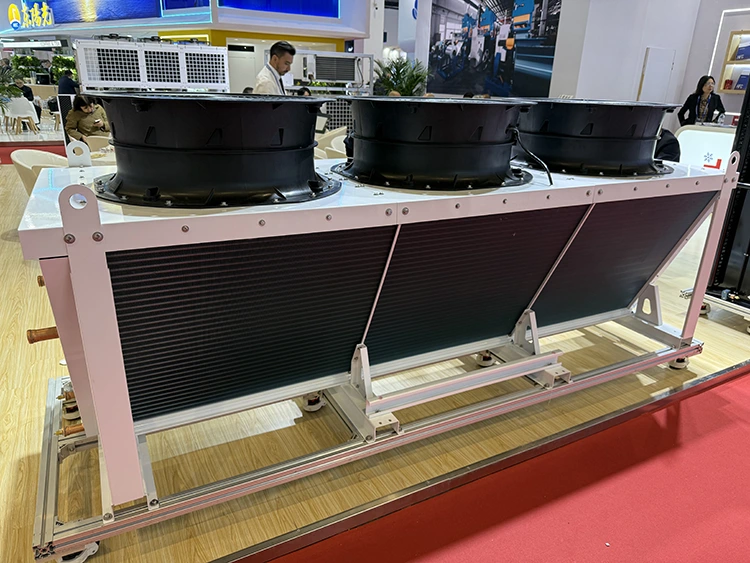

● Configurações versáteis: instalações em forma de V, estrutura em A, horizontal plana e remotas atendem a diversos requisitos espaciais e de projeto.

● Controle de Ventilador com Economia de Energia: Os ventiladores EC inverter ajustam a velocidade de acordo com a pressão de condensação, reduzindo o consumo de energia em 12–30% sob carga parcial e diminuindo os níveis de ruído.

● Proteção contra corrosão: epóxi dourado, revestimento por imersão em poliuretano ou opções totalmente anticorrosivas adequadas para ambientes costeiros, industriais e agrícolas.

● Compatibilidade com vários refrigerantes: Suporta sistemas R134a, R404A, R507A, R448A, R449A, R410A, R22 e CO₂ de alta pressão para aplicações HFC/HFO e transcríticas/cascata.

Com esses recursos, o condensador resfriado a ar Lynxcool melhora a eficiência do sistema, reduz os custos operacionais e os requisitos de manutenção, garantindo uma operação confiável e estável em todas as aplicações de refrigeração.

Aplicativos e usuários adequados

O condensador resfriado a ar é amplamente utilizado nos setores comercial, industrial e de processamento de alimentos. As aplicações típicas incluem:

● Armazenamento Frigorífico Comercial: Condensadores remotos montados no telhado ou no pátio integram-se perfeitamente com unidades de refrigeração para armazenamento refrigerado em grande escala.

● Sistemas Centrais de Supermercado: Condensadores remotos montados no telhado compatíveis com refrigerantes R404A/R448A/R449A, reduzindo o consumo de energia em 15–25%.

● Processamento de Alimentos e Refrigeração Industrial: Fornece controle preciso de temperatura e troca de calor eficiente, garantindo consistência na linha de produção.

● Sistemas CO₂ Transcríticos e em Cascata: As bobinas de grau CO₂ suportam sistemas de alta pressão (>130 bar) ou baixa pressão (<50 bar).

Os principais usuários incluem empreiteiros de refrigeração, integradores de sistemas, grandes operadores de cadeia de frio, fabricantes de equipamentos OEM e operadores de armazenamento refrigerado. Independentemente da escala do projeto, o condensador refrigerado a ar Lynxcool garante uma operação de alta eficiência com baixo ruído.

Parâmetros Técnicos

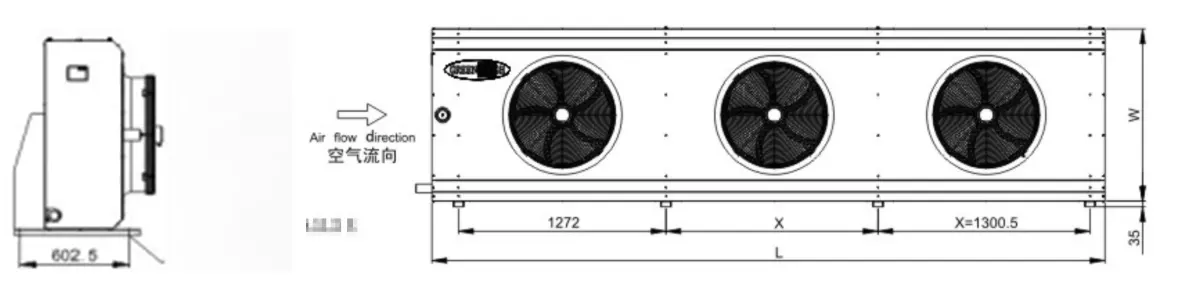

Nota: Nossos produtos padrão são projetados para posicionamento horizontal. Para configurações verticais, anexe (H) à designação do modelo, por exemplo, C1-010 (H).

Observação: Greenhalgh  padrão  C1  é descarga de ar  verical, para descarga de ar  horizontal  adicione  (H) na nomenclatura, por exemplo: C1-010(H).

Nota: Nossos produtos padrão são projetados para posicionamento horizontal. Para configurações verticais, anexe (H) à designação do modelo, por exemplo, C1-010 (H).

Observação: Greenhalgh  padrão   C1   é descarga   verical   de ar  , para   descarga de ar   horizontal   adicione (H) na   nomenclatura, por   exemplo: C1-010(H).

Instalação e Manutenção

A instalação e manutenção adequadas aumentam significativamente a eficiência e a vida útil do condensador resfriado a ar.

Dicas de instalação

● Garanta uma instalação horizontal ou levemente inclinada para evitar acúmulo de água nas baterias.

● Mantenha as áreas de entrada e saída do ventilador desobstruídas para um fluxo de ar suave.

● Conecte o ventilador e o motor à proteção elétrica com classificação IP.

● Use capas protetoras em ambientes com ventos fortes ou altamente corrosivos.

Dicas de manutenção

● Inspecione regularmente as pás, os rolamentos e os motores do ventilador.

● Limpe as aletas da bobina para evitar o acúmulo de poeira e manter a eficiência da troca de calor.

● Verifique se há vazamentos na tubulação e nas conexões do refrigerante.

● Calibre periodicamente os controladores de pressão do ventilador do inversor EC para manter a economia de energia.

Seguir práticas adequadas de instalação e manutenção garante operação de alta eficiência, vida útil mais longa e desempenho confiável do sistema.

Por que nos escolher

● Fabricado na China, exportado para todo o mundo: Mais de 20 anos de experiência projetando e fabricando Condensadores Refrigerados a Ar com mais de 10.000 unidades entregues globalmente.

● Produção interna completa de bobinas: Desde prensagem de aletas, dobra de tubos até soldagem e teste de vazamento, cada bobina é fabricada internamente para garantir a qualidade.

● Suporte especializado de engenharia: Dimensionamos e selecionamos cada condensador com base nos requisitos de refrigerante, temperatura, fluxo de ar e ruído. Relatórios detalhados e dados acústicos são fornecidos com cada pedido.

● Fornecimento de Volume OEM: Desempenho confiável, preços competitivos, prazos de entrega curtos e cronogramas de entrega flexíveis para projetos OEM de alto volume.

● Ampla gama de produtos: Desde pequenas unidades de 2 kW até condensadores remotos de 2.000 kW, incluindo unidades em forma de V, planas, remotas e com classificação de CO₂, padronizando a aquisição para todas as aplicações.

● Custo-benefício: custo 20–35% menor do que unidades europeias equivalentes, oferecendo vantagens reais em termos de margens e competitividade de mercado.

Perguntas frequentes

P: Qual é a diferença entre condensadores horizontais planos e em forma de V?

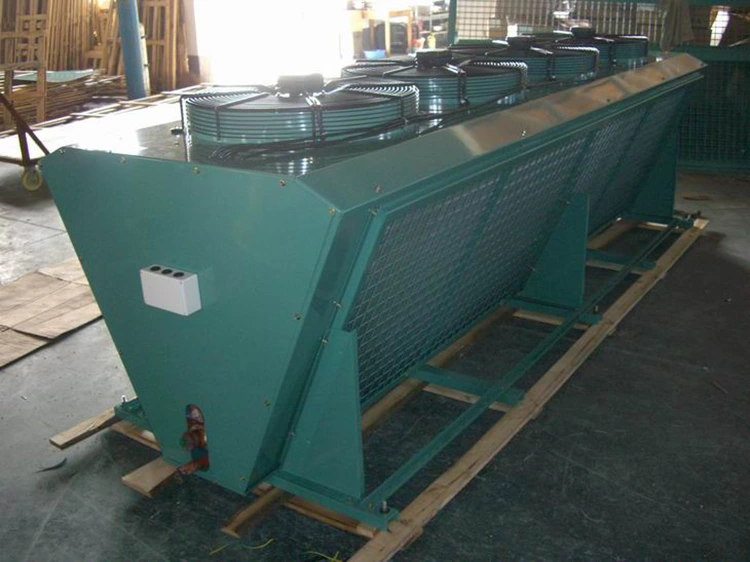

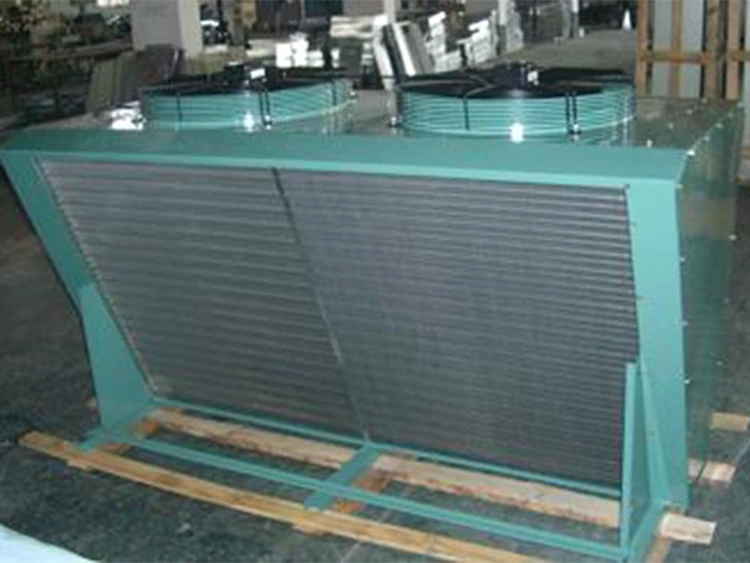

R: Os condensadores em forma de V (estrutura em A) possuem dois painéis de bobina angulares, oferecendo mais resfriamento em um espaço menor – ideal para sistemas grandes ou remotos. Os condensadores horizontais planos são mais simples e econômicos, adequados para unidades de telhado pequenas e médias. A Lynxcool fabrica ambos na China e aconselha a melhor solução com base no seu projeto.

P: Como os ventiladores do inversor EC reduzem o consumo de energia?

R: Os ventiladores EC ajustam a velocidade com base na pressão de condensação. A operação mais lenta reduz o uso de energia e a carga do compressor, reduzindo o consumo de energia em até 30% em condições normais. Todas as unidades de ventiladores EC vêm pré-configuradas com controladores de pressão.

P: Seus condensadores podem ser usados ​​com CO₂ (R744)?

R: Sim. Fabricamos unidades condensadoras resfriadas a ar de grau CO₂ adequadas para sistemas transcríticos e em cascata subcríticos, com materiais apropriados, processos de brasagem e testes de pressão de até 1,5x a pressão projetada.
