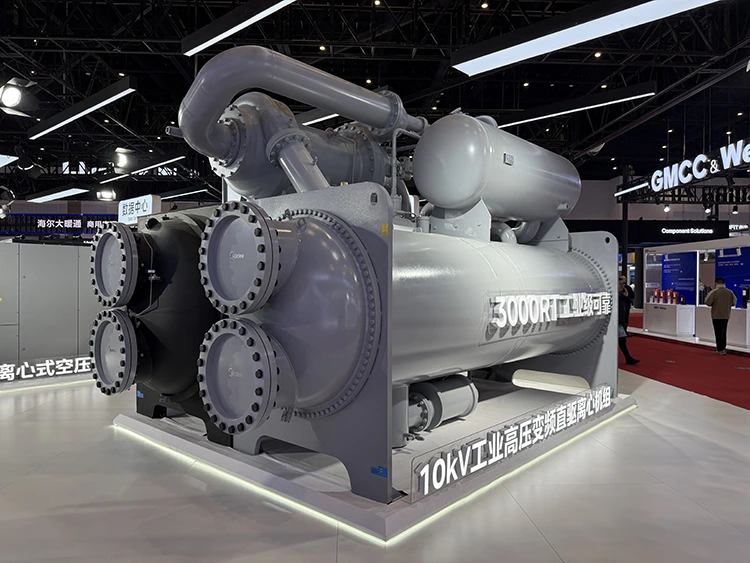

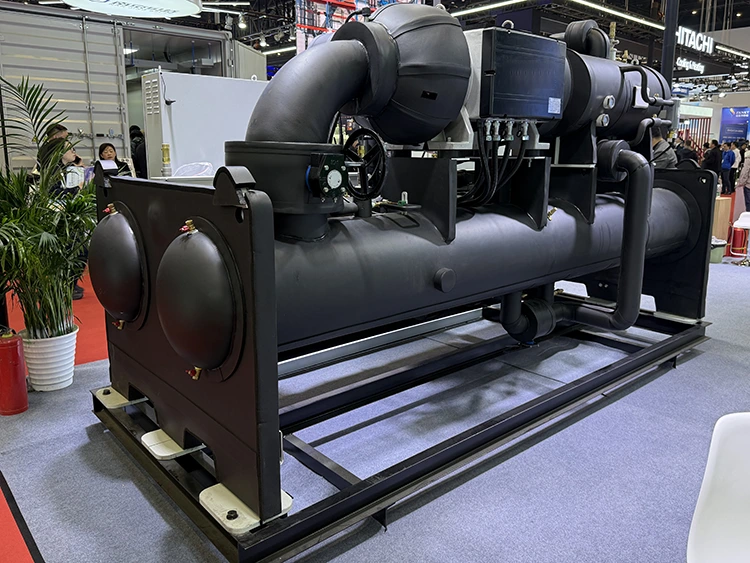

Unidade de resfriamento centrífugo de levitação magnética

Dentro do portfólio de soluções de refrigeração da Lynxcool, a unidade de resfriamento centrífugo de levitação magnética não é fornecida como um produto padrão independente. Em vez disso, ele serve como um módulo central de fonte de resfriamento dentro de um sistema de refrigeração integrado. Com base nos requisitos de carga de resfriamento do projeto, nas variações anuais de carga, nas condições da água de resfriamento e na configuração do equipamento terminal, a Lynxcool fornece engenharia de sistema completa, incluindo seleção de chillers, projeto de tubulação, cálculo hidráulico e desenvolvimento de estratégia de controle.

O valor final entregue aos clientes vem tanto do desempenho técnico do próprio chiller quanto da experiência da Lynxcool em engenharia de sistemas de refrigeração e implementação de projetos.

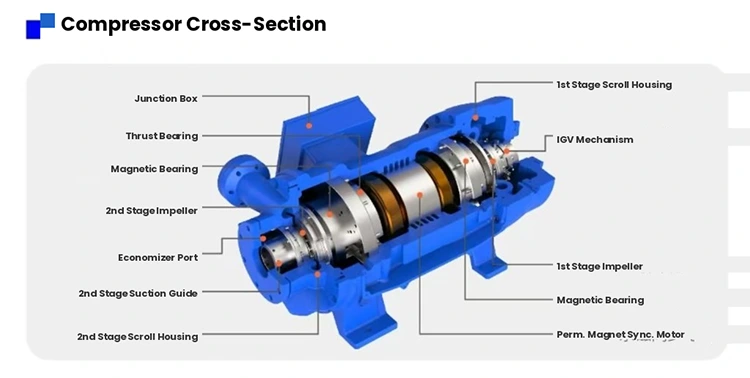

Estrutura do Compressor: Rolamento Magnético e Motor Síncrono de Ímã Permanente

O compressor é o componente principal do resfriador centrífugo. O compressor centrífugo de levitação magnética utiliza um sistema de rolamento magnético ativo, que suspende o rotor na posição central por meio de força eletromagnética durante a operação. Como não há contato físico entre o rotor e o estator, o atrito mecânico entre os componentes rotativos é eliminado.

O sistema de rolamento magnético utiliza sensores de deslocamento para monitorar a posição do rotor em tempo real. O controlador ajusta a corrente que flui através das bobinas eletromagnéticas de acordo com o feedback do sensor, mantendo o rotor dentro da folga de levitação projetada durante a operação.

O compressor é acionado por um motor síncrono de ímã permanente (PMSM). Os ímãs permanentes estão embutidos no rotor e o campo magnético giratório gerado pelo estator energizado aciona diretamente o rotor. O motor e o impulsor são conectados através de uma estrutura coaxial direta, eliminando as tradicionais engrenagens e acoplamentos que aumentam a velocidade.

Ao simplificar a estrutura da transmissão, o número de peças mecânicas móveis é reduzido, enquanto são evitadas perdas mecânicas, vibrações e ruídos operacionais causados ​​pela transmissão por engrenagens.

O impulsor adota um design de fluxo tridimensional. Através da otimização da dinâmica de fluidos computacional (CFD), o perfil da lâmina e a geometria do canal de fluxo são projetados para melhorar a eficiência da compressão de gás durante a rotação em alta velocidade.

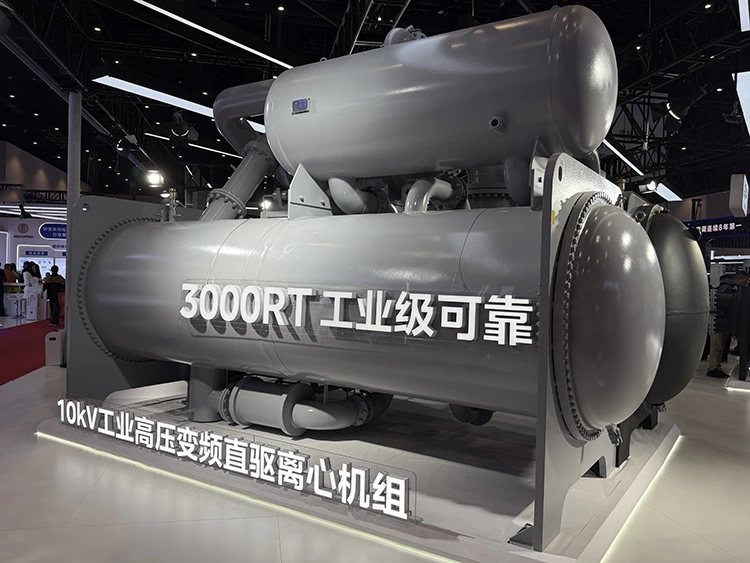

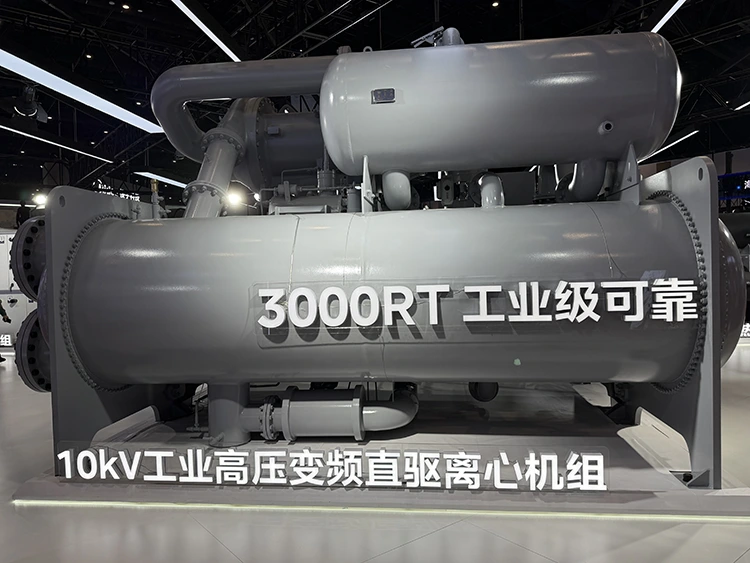

Ciclo de Refrigeração e Sistema de Troca de Calor

A unidade adota um ciclo de refrigeração por compressão de vapor, no qual o refrigerante completa quatro processos dentro de um sistema fechado: compressão, condensação, expansão e evaporação.

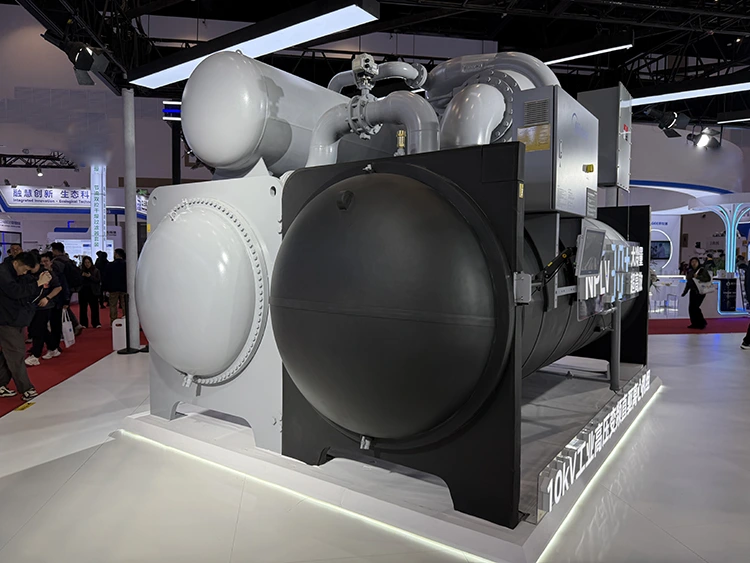

O evaporador adota um projeto de trocador de calor do tipo inundado ou de filme descendente. A água gelada flui dentro dos tubos, enquanto o refrigerante circula no lado do casco. O refrigerante líquido absorve o calor da água gelada no lado da carcaça do evaporador e evapora em vapor, reduzindo a temperatura da água gelada para o valor predefinido.

Tubos de transferência de calor de alta eficiência são instalados dentro do evaporador. A superfície externa dos tubos é especialmente tratada para aumentar a área de transferência de calor e melhorar o desempenho da transferência de calor em ebulição.

O compressor extrai vapor refrigerante de baixa temperatura e baixa pressão gerado no evaporador. Depois de ser comprimido pelo impulsor giratório de alta velocidade, o refrigerante se torna um gás de alta temperatura e alta pressão e entra no condensador.

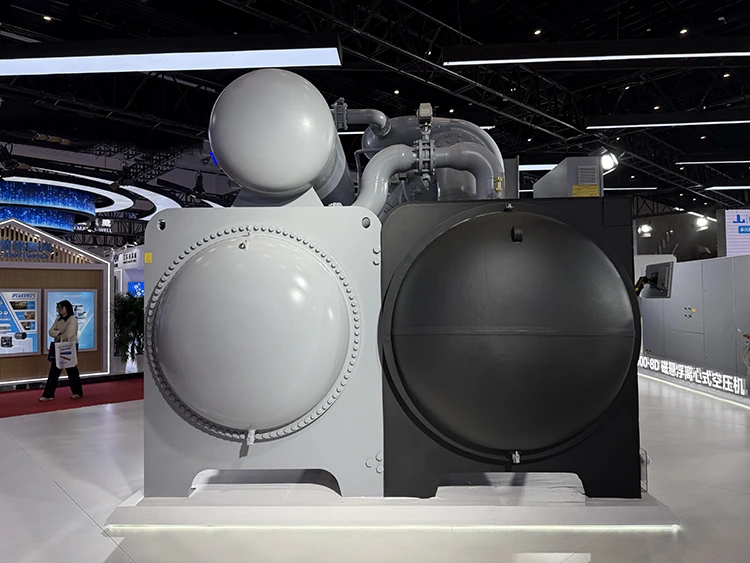

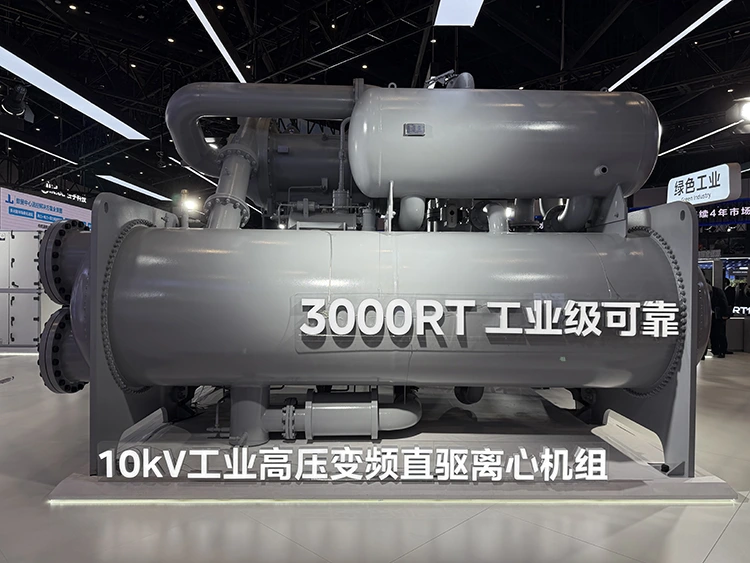

O condensador geralmente adota uma estrutura de casco e tubo resfriada a água. A água de resfriamento flui dentro dos tubos, enquanto o refrigerante condensa no lado do casco e libera calor, passando de gás de alta pressão para líquido de alta pressão.

Os tubos de transferência de calor do condensador também são projetados com tubos roscados de alta eficiência ou tubos de superfície aprimorados para melhorar o desempenho da troca de calor e reduzir a queda de pressão no lado da água.

O refrigerante líquido de alta pressão passa pelo dispositivo de expansão, como uma válvula de expansão eletrônica ou orifício fixo, onde a pressão e a temperatura são reduzidas antes de entrar no evaporador. Isso completa o ciclo de refrigeração.

Principais especificações técnicas

Operação isenta de óleo e eficiência de transferência de calor

Os compressores tradicionais de parafuso ou centrífugos dependem de óleo lubrificante para reduzir o atrito entre os rolamentos e os componentes rotativos. Durante a operação, uma certa quantidade de óleo pode entrar no circuito de refrigeração com o refrigerante e circular pelo evaporador e condensador.

No lado de baixa temperatura do evaporador, a viscosidade do óleo lubrificante aumenta e pode acumular-se na superfície dos tubos de transferência de calor, criando resistência térmica adicional. Isto reduz a eficiência de evaporação e afeta gradualmente o desempenho da transferência de calor do resfriador.

Para manter a eficiência operacional, os sistemas convencionais geralmente exigem manutenção regular dos separadores de óleo, sistemas de retorno de óleo e limpeza dos tubos do trocador de calor.

O compressor de levitação magnética funciona sem óleo lubrificante. Como nenhum óleo entra no circuito de refrigeração, as superfícies de transferência de calor do evaporador e do condensador permanecem limpas durante a vida útil do equipamento.

Como resultado, o desempenho da transferência de calor não diminui gradualmente devido à contaminação do óleo. Em condições normais de funcionamento, a capacidade de refrigeração e o índice de eficiência energética podem permanecer próximos dos valores nominais de fábrica após vários anos de funcionamento.

Drive de frequência variável e controle de capacidade

O chiller utiliza tecnologia de acionamento de frequência variável para ajustar a velocidade do compressor de acordo com a demanda real de resfriamento.

O controlador compara continuamente a temperatura de saída da água gelada com o valor predefinido e ajusta a velocidade do motor do compressor para corresponder aos requisitos de carga atuais. Sob condições de carga parcial, o motor opera abaixo da velocidade nominal, reduzindo a velocidade do impulsor e a capacidade do compressor. O consumo de energia diminui significativamente à medida que a velocidade de rotação é reduzida.

O inversor integra algoritmos de controle PID e funções de previsão de carga. Ao analisar a taxa de mudança de temperatura da água gelada, o sistema de controle ajusta dinamicamente a velocidade do compressor para evitar operações frequentes de partida e parada e grandes flutuações de temperatura.

Assim que a temperatura da água refrigerada atingir o ponto definido, a unidade pode continuar a funcionar a um nível de velocidade mais baixo, mantendo a temperatura da água de saída estável e reduzindo o consumo de energia.

Comparação: Série SMP vs Chillers Centrífugos Convencionais

Seleção de Evaporador e Condensador

A área de transferência de calor do evaporador e do condensador afeta diretamente a capacidade de resfriamento e a eficiência energética do resfriador. Durante a concepção do projeto, a Lynxcool seleciona e configura trocadores de calor de acordo com as temperaturas de entrada e saída da água gelada do cliente, condições da água de resfriamento, requisitos de qualidade da água e fatores de incrustação.

Para aplicações que exigem temperaturas de entrada de água mais altas ou temperaturas de saída de água gelada mais baixas, o evaporador pode ser projetado com uma área de transferência de calor maior para manter uma diferença de temperatura apropriada entre a temperatura de evaporação do refrigerante e a temperatura de saída de água gelada, normalmente entre 4–6°C.

Para projetos localizados em áreas com alta dureza da água, a espessura da parede do tubo condensador e a velocidade interna da água podem ser otimizadas para reduzir a formação de incrustações e minimizar os riscos de corrosão.

As portas de limpeza são reservadas em ambas as extremidades da caixa de água do condensador, permitindo uma limpeza mecânica ou química conveniente durante manutenções futuras.

Válvula de expansão eletrônica e controle de fluxo de refrigerante

A unidade utiliza uma válvula de expansão eletrônica em vez das tradicionais válvulas de expansão térmica ou dispositivos de orifício fixo. Acionada por um motor de passo, a posição da agulha da válvula pode ser ajustada com precisão para controlar o fluxo de refrigerante.

O sistema de controle regula o grau de abertura da válvula de expansão eletrônica de acordo com parâmetros operacionais em tempo real, incluindo superaquecimento do refrigerante na saída do evaporador, pressão de sucção do compressor e temperatura de descarga.

Ao ajustar continuamente o fluxo de refrigerante, o sistema garante que o fornecimento de refrigerante corresponda à carga de resfriamento atual e permite que a área de transferência de calor do evaporador seja totalmente utilizada.

A válvula de expansão eletrônica proporciona rápida velocidade de resposta e ampla faixa de ajuste. Durante a inicialização, aumenta gradualmente o fluxo de refrigerante para reduzir o risco de entrada de refrigerante líquido no compressor.

Sob operação com carga parcial, a válvula mantém uma posição de abertura apropriada para garantir condições de evaporação estáveis ​​e desempenho eficiente de transferência de calor.

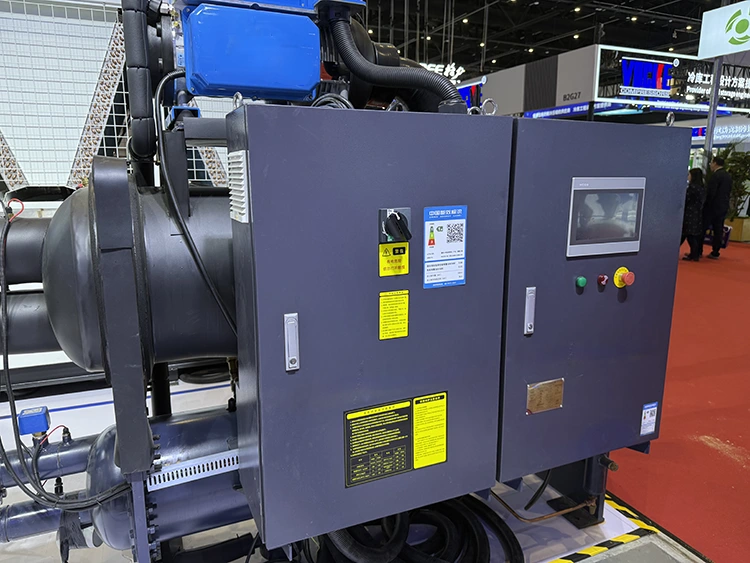

Sistema de controle inteligente

O sistema de controle do chiller é desenvolvido com base em uma plataforma PLC de nível industrial e equipado com uma interface homem-máquina (HMI) touchscreen.

A lógica de controle inclui controle de partida e parada do compressor, regulação de velocidade, ajuste da válvula de expansão, intertravamento da bomba de água gelada, proteção contra congelamento, proteção de alta e baixa pressão, proteção de temperatura de descarga, proteção contra sobrecarga, proteção contra perda de fase e monitoramento do interruptor de fluxo de água.

Os parâmetros operacionais são exibidos e registrados em tempo real através da interface de controle, incluindo:

Temperatura de entrada e saída de água gelada

Temperatura de entrada e saída da água de resfriamento

Pressão de evaporação

Pressão de condensação

Temperatura de descarga

Corrente do motor

Folga do rolamento

Temperatura do rolamento

Valor de vibração

Velocidade do compressor

Horário de funcionamento

O sistema de controle suporta protocolos de comunicação padrão, incluindo Modbus RTU e Modbus TCP/IP opcional. Ele pode trocar dados com sistemas de automação predial (BAS) ou sistemas de gerenciamento de energia de fábrica (EMS).

O monitoramento remoto pode ser obtido através de redes com fio ou módulos sem fio 4G. O pessoal de operação pode verificar remotamente o status do equipamento, receber alarmes de falha e ajustar parâmetros operacionais sem estar fisicamente presente no local do equipamento.

Adaptabilidade e faixa operacional do sistema de água de resfriamento

O chiller centrífugo de levitação magnética possui uma ampla faixa de operação para condições de temperatura de entrada de água de resfriamento. Quando a temperatura da água de resfriamento é relativamente baixa, como durante o inverno ou em estações de transição, a unidade pode operar sob pressão de condensação mais baixa, resultando na redução do consumo de energia do compressor.

A função de controle de pressão do condensador garante uma operação estável quando a temperatura da água de resfriamento é inferior à condição projetada. O sistema de controle evita operação instável causada pela migração do refrigerante ou taxa de compressão excessivamente baixa.

A temperatura máxima permitida de entrada da água de resfriamento é geralmente de 35–38°C, dependendo do modelo do compressor e do tipo de refrigerante.

A faixa de ajuste da temperatura de saída da água gelada é normalmente de 5–20°C. Para aplicações de ar condicionado padrão, a condição típica de água gelada é de 7°C de água de saída e 12°C de água de retorno. Para resfriamento de processos industriais, a temperatura de saída pode ser ajustada de acordo com os requisitos do processo, geralmente na faixa de 5–10°C.

Controle de surto e estabilidade operacional

Os compressores centrífugos podem sofrer condições de surto sob operação de baixa carga ou alta pressão de condensação. O surto ocorre quando o fluxo de ar é invertido na saída do impulsor, causando flutuações de pressão e operação instável do compressor. Em casos graves, a operação contínua pode danificar o impulsor.

O compressor centrífugo de levitação magnética utiliza tecnologia de controle ativo para evitar surtos. O controlador monitora continuamente os parâmetros operacionais, incluindo corrente do motor, velocidade do compressor, pressão de sucção e pressão de descarga.

Quando o ponto de operação se aproxima do limite de surto, o sistema de controle ajusta automaticamente a velocidade do compressor ou a posição da palheta guia de entrada (se equipada) para mover a condição de operação de volta para uma faixa estável.

Sob condições anormais, como temperatura excessiva da água de resfriamento ou redução repentina no fluxo de água gelada, o controlador prioriza descarga protetora e funções de alarme para evitar que o compressor entre na área de sobretensão.

Seleção de modelo e classificação de desempenho

A condição de seleção padrão para o chiller é baseada em:

Temperatura de entrada/saída de água gelada: 12℃ / 7℃

Temperatura de entrada/saída de água de resfriamento: 30 ℃ / 35 ℃

Temperatura ambiente: 35℃

Nestas condições, a faixa de capacidade de refrigeração da unidade normalmente cobre 300 kW a 2.000 kW.

O valor de carga parcial integrado (IPLV) pode atingir 8,0–9,5 dependendo do modelo selecionado e das condições de operação.

A capacidade real de refrigeração e a eficiência energética variam de acordo com as condições do local. Durante o processo de seleção, a Lynxcool avalia as informações do projeto, incluindo:

Temperatura média anual de bulbo úmido no local de instalação

Parâmetros de projeto da torre de resfriamento

Distribuição anual de carga de água gelada

Cronograma operacional e características de carga

Esses parâmetros são usados ​​para determinar a configuração do chiller mais adequada para cada projeto.

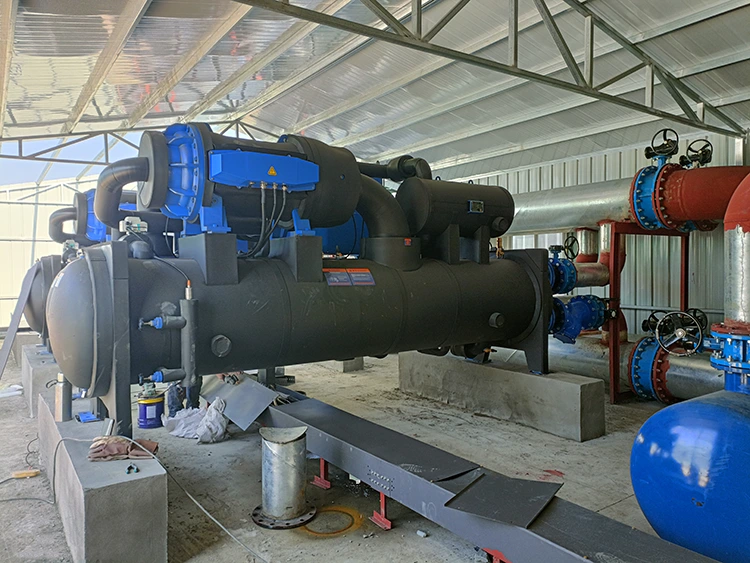

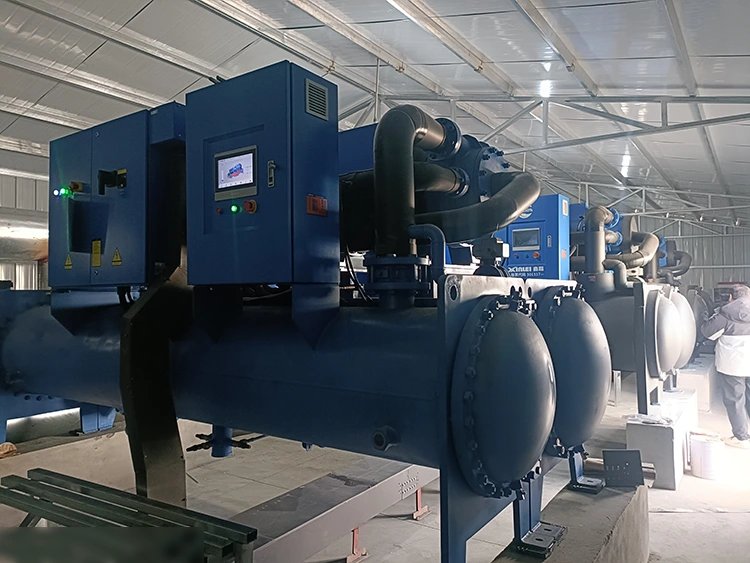

Condições de instalação e requisitos da sala de máquinas

Em comparação com os chillers de parafuso tradicionais, os chillers centrífugos de levitação magnética têm requisitos mais baixos para fundações de instalação.

Devido à estrutura do rolamento magnético sem contato, a transmissão de vibração durante a operação é extremamente baixa. As cargas dinâmicas e estáticas são reduzidas, tornando a unidade adequada para projetos com requisitos rigorosos de controle de vibração.

A estrutura compacta permite que a unidade ocupe menos espaço de instalação. Sob a mesma capacidade de resfriamento, a área ocupada pode ser reduzida em aproximadamente 30% a 40% em comparação com sistemas convencionais de resfriamento de parafuso.

A altura livre recomendada da sala de máquinas é geralmente de 3,5 a 4,5 metros. Deve ser reservado espaço suficiente para manutenção ao redor da unidade, e espaço adequado deve ser fornecido em ambas as extremidades do evaporador e do condensador para remoção e manutenção do tubo do trocador de calor.

As conexões de água de resfriamento e água gelada usam conexões de flange padrão. Antes do envio, a unidade é parcialmente carregada com refrigerante e preenchida com gás inerte protetor. Após a instalação, o refrigerante restante é adicionado, seguido pelo comissionamento do sistema.

Cronograma de manutenção e requisitos de inspeção

A manutenção de rotina de unidades de resfriamento centrífugo de levitação magnética inclui principalmente:

Inspeção semanal:

Verifique as temperaturas de entrada/saída da água gelada e da água de resfriamento

Verifique a diferença de temperatura entre a água de entrada e saída

Inspeção mensal:

Verifique o aperto dos terminais elétricos

Revise os registros de operação da tela sensível ao toque e o histórico de alarmes

Inspeção trimestral:

Verifique a queda de pressão nos lados da água do evaporador e do condensador

Limpe os trocadores de calor se a queda de pressão exceder 15% do valor inicial

Inspeção semestral:

Calibrar a precisão do sensor de temperatura e pressão

Limpar filtros de água gelada

Inspeção anual:

Substitua a água gelada e a água de resfriamento, se necessário

Realize testes de qualidade da água

Verifique a condição de envelhecimento dos componentes elétricos

O sistema de rolamento magnético não requer substituição regular de óleo ou lubrificação. A posição do rolamento e o status operacional são monitorados continuamente pelo controlador. Se ocorrerem condições anormais, o sistema gera um alarme e técnicos profissionais podem realizar diagnósticos utilizando ferramentas de serviço dedicadas.

Cenários típicos de aplicação

Resfriamento de data center

Os data centers operam continuamente durante todo o ano e exigem desempenho de refrigeração estável com requisitos rigorosos de eficiência energética.

O chiller centrífugo de levitação magnética é adequado para sistemas de refrigeração de data centers devido à sua alta eficiência sob condições de carga parcial. Suas características operacionais correspondem aos padrões de carga variáveis ​​dos equipamentos de TI, ajudando a reduzir o consumo anual de energia de resfriamento e a melhorar o desempenho energético geral do data center.

Fabricação Farmacêutica e Biotecnológica

As áreas de produção farmacêutica exigem controle preciso da temperatura da água gelada e operação contínua confiável.

A unidade de resfriamento centrífugo de levitação magnética pode manter a precisão do controle de temperatura de saída de água gelada dentro de ± 0,5 ℃. O sistema de controle suporta múltiplas configurações de unidades, incluindo operação em espera e lógica de controle coordenada, para melhorar a confiabilidade do sistema em ambientes críticos de produção.

Processamento de Alimentos e Logística da Cadeia de Frio

Instalações de processamento de alimentos e armazéns frigoríficos geralmente exigem sistemas de refrigeração operando em diversas faixas de temperatura.

Combinada com a capacidade de projeto do sistema de refrigeração da Lynxcool, incluindo seleção de evaporador, condensador e resfriador de ar, a unidade de resfriamento centrífugo de levitação magnética pode ser integrada em sistemas de resfriamento multitemperatura.

Para grandes centros logísticos de cadeia de frio, o baixo ruído operacional da unidade ajuda a reduzir o impacto sobre o pessoal do armazém e as operações diárias.

Processamento de plástico e borracha

Máquinas de moldagem por injeção e equipamentos de extrusão requerem fornecimento estável de água gelada para resfriamento do molde e controle de temperatura do processo.

Durante a operação contínua de longo prazo, o resfriador de levitação magnética mantém um desempenho consistente de transferência de calor sem contaminação de óleo dentro do circuito de refrigeração, ajudando a garantir o controle estável da temperatura do molde e a precisão dimensional do produto.

Grandes edifícios comerciais e sistemas de refrigeração distrital

Shopping centers, edifícios de escritórios, hospitais, aeroportos e outras grandes instalações públicas normalmente sofrem variações significativas na carga de resfriamento ao longo do dia.

O chiller centrífugo de levitação magnética pode ajustar a capacidade suavemente sob diferentes condições de carga, proporcionando operação eficiente durante os períodos diurnos de alta carga e durante os períodos noturnos de baixa carga.

Processo de entrega do projeto Lynxcool

Na implementação real do projeto, a Lynxcool fornece a unidade de resfriamento centrífugo de levitação magnética como parte de uma solução completa de sistema de resfriamento, em vez de apenas fornecer o equipamento.

Depois de receber as informações básicas do projeto do cliente, incluindo tipo de construção, HVAC ou requisitos de resfriamento do processo, carga de resfriamento estimada e condições climáticas locais, a equipe de engenharia da Lynxcool realiza o cálculo da carga do sistema e a seleção do equipamento.

Após a confirmação do modelo do chiller, a equipe de engenharia conclui o projeto do sistema de água gelada, sistema de água de resfriamento, seleção da bomba, seleção do tanque de expansão e isolamento da tubulação, e fornece desenhos de construção completos.

Durante a fase de fabrico, a Lynxcool coordena a produção dos equipamentos e a preparação dos materiais de acordo com as especificações técnicas aprovadas. A instalação é realizada por equipes de engenharia qualificadas, com capacidade de instalação de tubulações de pressão e instalação mecânico-elétrica.

O processo de instalação no local inclui:

• Conexão de tubulação de refrigeração e água
• Fiação elétrica
• Lavagem do sistema
• Teste de pressão hidráulica
• Teste de vácuo

Durante o comissionamento, os técnicos realizam o carregamento do refrigerante, a configuração dos parâmetros, a verificação da lógica de controle e o teste de carga.

Após todos os indicadores operacionais atenderem aos requisitos do projeto, o sistema é entregue ao cliente juntamente com treinamento de operação e orientação de manutenção.

Através de suporte completo de engenharia, desde a seleção do equipamento até o comissionamento, a Lynxcool ajuda os clientes a construir sistemas de água gelada estáveis ​​e eficientes para aplicações de resfriamento comercial, industrial e de processo.
