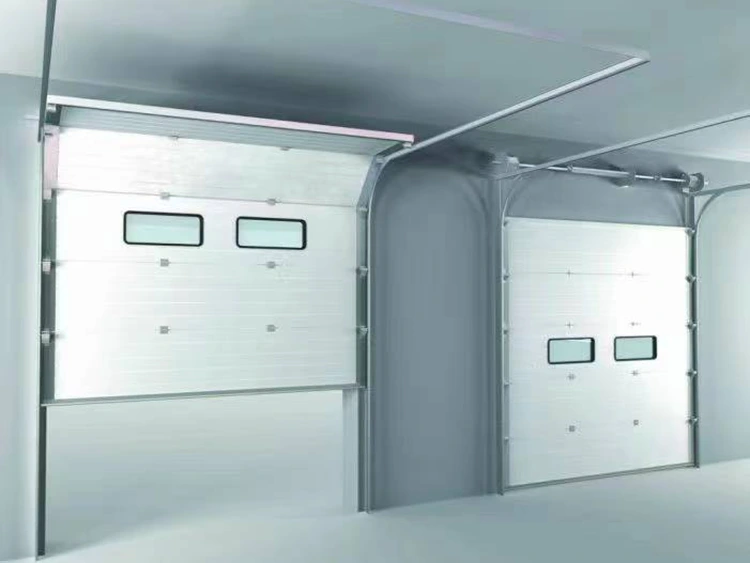

Porta de elevação vertical

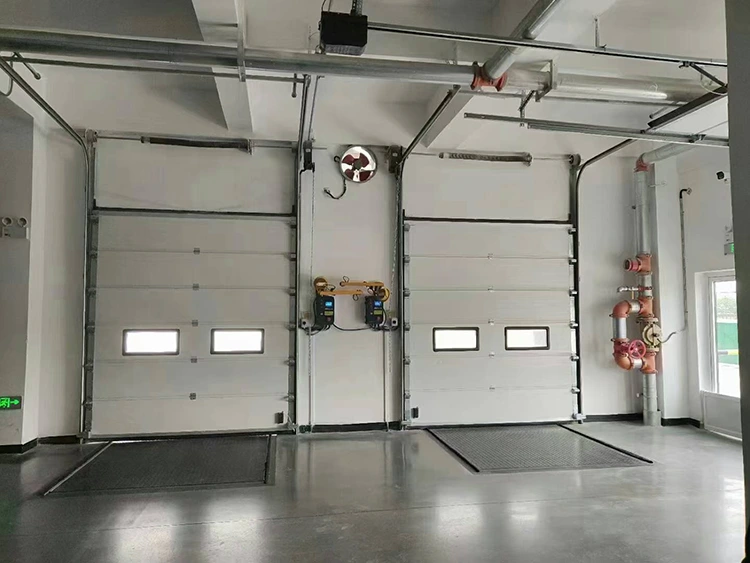

Uma porta elevatória vertical é um sistema de porta industrial no qual o painel da porta se move verticalmente ao longo da parede, guiado por trilhos verticais. A sua característica mais distintiva é que, quando aberta, o painel da porta fica posicionado inteiramente contra a parede diretamente acima da abertura, deixando a área abaixo do teto livre de quaisquer trilhos horizontais ou componentes suspensos.

Aplicações típicas:

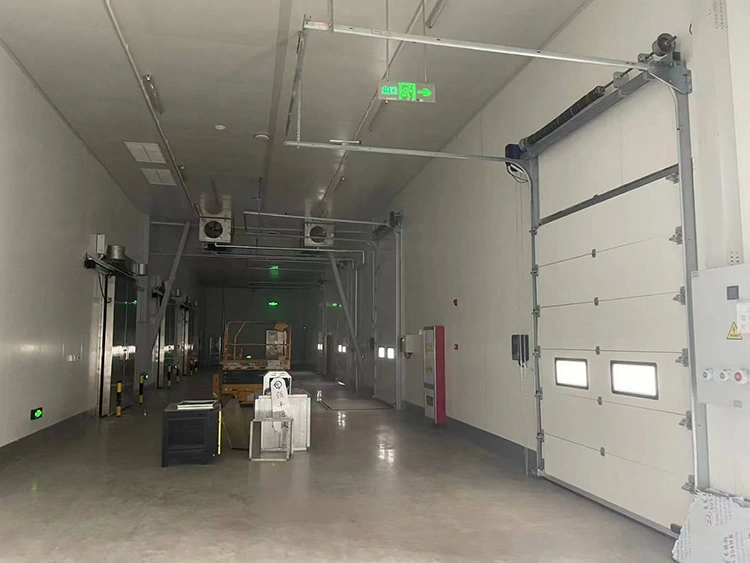

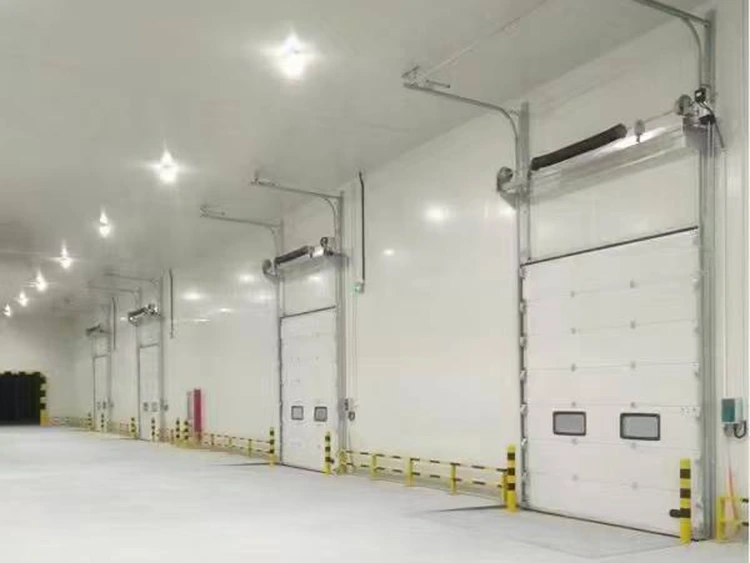

Armazéns de transferência logística de cadeia fria, freezers e instalações frigoríficas

Plantas de processamento de alimentos e cozinhas centrais

Oficinas de reparação automotiva e cabines de pintura/pulverização

Centros de distribuição logística e docas de carga

Plantas de montagem de equipamentos em grande escala

Quartéis de bombeiros e garagens para veículos especializados

Composição Estrutural e Princípio de Funcionamento

Composição Estrutural

Painel da porta: Composto por revestimentos metálicos internos e externos (aço, aço inoxidável ou liga de alumínio) e um núcleo interno (espuma de poliuretano, poliestireno ou favo de mel de alumínio). A espessura normalmente varia de 40 mm a 150 mm, selecionada com base nos requisitos de isolamento térmico e resistência estrutural.

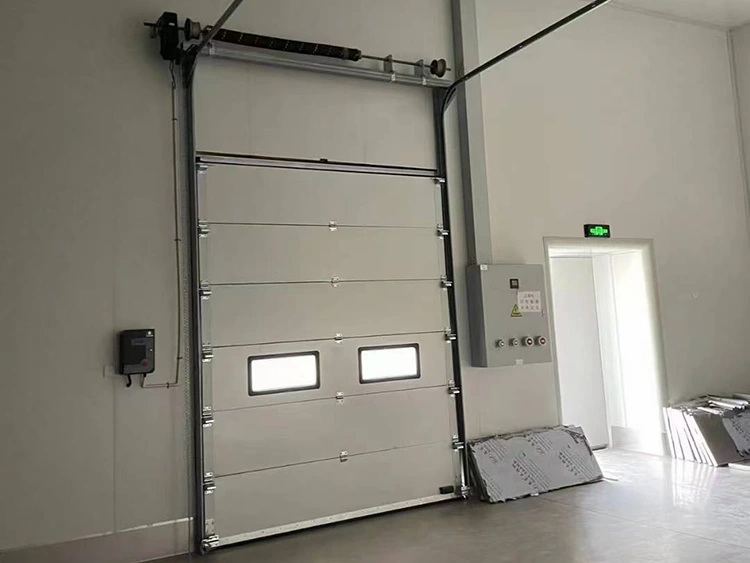

Trilhos Verticais: Trilhos de aço galvanizado em forma de C ou U para serviços pesados ​​montados verticalmente nas paredes que flanqueiam a abertura da porta. Eles são fixados por meio de acessórios embutidos ou âncoras químicas e possuem guias deslizantes ou rolos internos.

Sistema de Balanceamento: Utiliza molas de torção ou contrapesos para equilibrar o peso do painel da porta, permitindo que o motor funcione superando apenas o atrito, reduzindo assim o consumo de energia.

Sistema de acionamento: Um motorredutor montado lateralmente instalado no eixo da mola de torção ou uma unidade de potência hidráulica acionando um tambor de cabo de aço. A potência do motor normalmente varia de 1,5 kW a 5,5 kW, dependendo das dimensões e peso da porta.

Componentes de vedação: Tiras de borracha resistentes às intempéries são instaladas ao redor do perímetro do painel da porta, enquanto uma vedação inflável (tipo airbag) na parte inferior comprime-se contra o chão quando fechada, evitando a convecção de ar e a entrada de poeira.

Caixa de controle: Integra um controlador de motor, inversor de frequência variável (VFD), relés de segurança e interfaces de sinal; suporta operação local por botão, controle remoto, sensores e comunicação remota.

Princípio de funcionamento

O motor aciona a rotação do tambor, puxando o painel da porta para cima ao longo dos trilhos por meio de cabos de aço ou correntes. Durante a descida, a porta desce suavemente através da reversão do motor ou da gravidade. A porta pode ser parada em qualquer altura, com posicionamento preciso controlado por interruptores de limite ou codificadores.

Principais Tipos e Guia de Seleção

Com base em diferentes cenários de aplicação e requisitos do cliente,Portas elevatórias verticaispodem ser classificados nos seguintes tipos:

Faixa de tamanho padrão

• Largura da porta:≤8.000mm (tamanhos personalizados disponíveis para aplicações especiais)
• Altura da porta:≤6.000mm (aberturas maiores requerem levantamento seccional ou soluções combinadas)
• Peso máximo de painel único:Aprox. 1.500kg (equilibrado por sistema de contrapeso ou molas de torção reforçadas)

Condições de instalação e requisitos de engenharia

Porta de elevação verticaltem requisitos específicos para estruturas de construção e condições de instalação. Estes factores devem ser confirmados antecipadamente durante a fase de planeamento ou renovação do edifício.

Espaço livre mínimo:

Profundidade da parede em ambos os lados da abertura:

Capacidade de carga acima da abertura da porta:

Requisitos de nivelamento do piso:

Requisitos de fonte de alimentação:

Pesquisa de site profissional por Lynxcool:

Lynxcool fornece serviços profissionais de avaliação de instalação usando medidores de distância a laser, scanners de parede e níveis de precisão para avaliar com precisão as condições do local. UM"Relatório de confirmação de condição de instalação de abertura de porta"é fornecido após a inspeção. Se as condições existentes não atenderem aos requisitos, a Lynxcool pode oferecer recomendações de modificação estrutural e soluções técnicas.

Sistemas de controle e acessórios opcionais

Configuração de controle padrão:

Caixa de controle local (botões Iniciar/Parar/Parada de emergência, luzes indicadoras de status)

Controle remoto sem fio portátil (alcance efetivo ≥30m)

Chaves fim de curso mecânicas (posições limite superior e inferior)

Opções personalizáveis:

Acionamento de frequência variável (VFD): permite partida/parada suaves, reduz choques mecânicos e permite velocidades de elevação ajustáveis ​​(normalmente 0,15–0,3 m/s)

Controle baseado em sensor: Loops de indução geomagnética, radar de micro-ondas, feixes de segurança infravermelhos

Interface de intertravamento: Saída de sinal de contato seco para intertravamento com equipamentos como transportadores, plataformas elevatórias ou cortinas de ar

Monitoramento remoto: carrega o status da porta para uma plataforma em nuvem por meio de módulos 4G ou Wi-Fi, permitindo monitoramento de aplicativos móveis e notificações de alarme

“Door-in-door” (Porta Wicket): Pequena porta de acesso integrada ao painel da porta principal para passagem de pedestres, reduzindo a frequência de abertura da porta principal

Manutenção e Serviço Pós-Venda

Manutenção de rotina:
Recomenda-se uma inspeção semestral para verificar o desgaste do cabo de aço, o alinhamento do trilho-guia e o aperto dos parafusos. As tiras de vedação devem ser limpas e tratadas regularmente com agentes protetores. Os rolamentos e as correntes devem ser lubrificados anualmente para manter o bom funcionamento.

Suporte para solução de problemas:
Problemas comuns, como resistência ao movimento da porta, superaquecimento do motor e falhas no controle remoto, são suportados por procedimentos rápidos de diagnóstico e orientação técnica remota.

Política de garantia:

• Estrutura da porta:Garantia de 2 anos
• Componentes elétricos (motor, controlador, sensores):Garantia de 1 ano
• Peças de desgaste (faixas de vedação, rolos): Suporte de reposição com preço preferencial

Serviço de Emergência:
Lynxcool fornece serviços de resposta rápida nas principais cidades nacionais, com suporte no local disponível dentro48 horas. Reparos de emergência ou soluções de vedação temporária são fornecidos para minimizar o tempo de inatividade operacional.

Por que escolher a porta de elevação vertical Lynxcool

Lynxcool não é apenas um fabricante de portas industriais, mas também um prestador de serviços de engenharia especializado em sistemas de refrigeração e instalações de cadeia de frio. Escolher a porta de elevação vertical Lynxcool significa receber:

Soluções Integradas de Engenharia:
O design da porta é coordenado com sistemas de isolamento de armazenamento refrigerado, equipamentos de refrigeração e operações logísticas para evitar problemas de compatibilidade durante a instalação e operação.

Capacidade de instalação qualificada:
Com qualificações profissionais de instalação mecânica e elétrica eCertificação de instalação de tubulação de pressão GC2, o Lynxcool garante uma construção compatível e reduz os riscos de aceitação.

Ampla experiência em projetos:
Tendo concluído centenas de projetos de portas industriais, a Lynxcool entende os padrões técnicos e os requisitos operacionais das indústrias de processamento de alimentos, farmacêutica e logística.

Suporte de serviço localizado:
Apoiada pela sua sede em Qingdao, a Lynxcool fornece serviços de ciclo de vida completo, incluindo inspeção do local, design personalizado, instalação, manutenção e suporte técnico.

Perguntas frequentes (FAQ) sobre porta de elevação vertical

1. O que é uma porta de elevação vertical?

A Porta de elevação verticalé um sistema de porta industrial onde o painel da porta se move verticalmente ao longo de trilhos retos montados na parede e estaciona diretamente acima da abertura da porta quando totalmente aberta.

Ao contrário das portas seccionais basculantes tradicionais, as portas elevatórias verticais não requerem seções de trilhos curvas ou horizontais. Não há componentes suspensos abaixo do teto, permitindo que o espaço superior seja totalmente aproveitado para instalação de sistemas de transporte, iluminação, dutos de ventilação, pontes rolantes e outros equipamentos.

2. Qual é a diferença entre uma porta de elevação vertical e uma porta de elevação alta?

Ambos os sistemas de portas são projetados para edifícios com tetos altos, mas suas configurações de trilhos são diferentes:

Em termos simples, umHigh-Lift Door é uma solução de compromisso, enquanto umA porta de elevação vertical proporciona máxima utilização do espaço superior.

3. Onde as portas de elevador verticais são comumente usadas?

Devido à sua alta eficiência de espaço, excelente desempenho de vedação e adequação a ambientes exigentes, as portas verticais de elevação são amplamente utilizadas em:

• Instalações de cadeia de frio, incluindo câmaras frigoríficas e armazéns congeladores
• Plantas de processamento de alimentos e cozinhas centrais
• Centros de distribuição logística e docas de carga
• Oficinas de reparação automotiva e garagens para trailers
• Quartéis de bombeiros e garagens de veículos especiais
• Edifícios industriais que requerem pontes rolantes ou equipamentos suspensos

4. Quanto espaço aéreo é necessário para instalar uma porta de elevação vertical?

O principal requisito é que o espaço livre acima da abertura da porta seja:

Altura de abertura da porta + mínimo 500mm

Exemplo:
Para uma abertura de porta com altura de4 metros, o edifício deve fornecer pelo menos4,5 metros de altura livre.

Os requisitos adicionais de instalação incluem:

• Mínimo300 mm de espaço na parede de cada ladopara trilhos-guia e suportes
• Desvio de nivelamento do piso dentro±3mmpara garantir o desempenho adequado da vedação inferior

Recomenda-se uma vistoria profissional do local antes da instalação para confirmar se a estrutura do edifício atende aos requisitos.

5. Quais sistemas de proteção de segurança são equipados em portas de elevador verticais?

As configurações de segurança padrão incluem:

Dispositivo de freio anti-queda:
Trava automaticamente o painel da porta em caso de falha do cabo ou da corrente, evitando quedas acidentais.

Detecção de obstáculos e reversão automática:
Uma borda de detecção pneumática inferior ou borda de segurança fotoelétrica detecta obstáculos e imediatamente para e inverte o movimento da porta.

Operação Manual de Emergência:
Um sistema de manivela manual ou talha de corrente permite a operação durante falta de energia.

Proteção de limite duplo:
Os interruptores de limite mecânicos e eletrônicos trabalham juntos para evitar operação excessiva.

Esses sistemas de segurança garantem uma operação confiável sob diversas condições inesperadas.

6. Como deve ser mantida uma porta de elevador vertical?

Os procedimentos de manutenção recomendados incluem:

• Remova regularmente poeira e objetos estranhos dos trilhos-guia para manter os trilhos limpos
• Verifique o desgaste e a tensão do cabo de aço a cada três meses
• Lubrifique rolamentos, rolos, correntes e outros componentes móveis a cada seis meses
• Inspecione as tiras de vedação regularmente e substitua os componentes antigos quando necessário
• Realize testes manuais de equilíbrio: desconecte a alimentação e levante a porta até a metade; a porta deve permanecer estável sem cair ou subir

A manutenção adequada ajuda a prolongar a vida útil e reduz o tempo de inatividade inesperado.

7. Quais são os problemas e soluções comuns das portas de elevador verticais?

Para falhas complexas, técnicos de serviço profissionais devem ser contatados para inspeção e reparo.

8. Como posso obter uma solução e cotação personalizadas para portas elevatórias verticais?

Lynxcool fornece suporte completo ao projeto, incluindo:

• Inspeção do local
• Desenho da solução
• Fabricação de equipamentos
• Instalação e comissionamento
• Serviço pós-venda

Para receber uma proposta e orçamento personalizado, forneça:

• Dimensões da abertura da porta (largura × altura)
• Fotos do local ou desenhos arquitetônicos
• Condições operacionais (temperatura, requisitos de limpeza, etc.)
• Requisitos especiais (design à prova de explosão, construção em aço inoxidável, sistemas de controle integrados, etc.)

A equipe técnica da Lynxcool avaliará os requisitos do seu projeto e fornecerá uma solução de porta elevatória vertical adequada.
